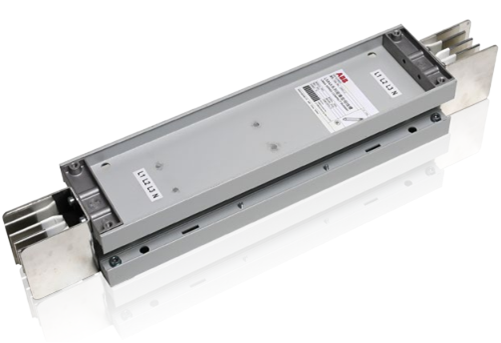

ABB Lmax系列密集型母线槽系统

LMAX系列密集型母线系统,符合GB7251和IEC61439标准,额定工作电压690V,额定绝缘电压1000V,工作频率50~60Hz,额定工作电流250~6300A,分接电流最大1600A,防护等级有IP42、IP54,最高可达IP66。适用于三相三线制、三相四线制、三相五线制等供配电系统。并提供标准铜导体、100%-200%中性线、铝导体等多种导体规格配置,以满足客户在不同应用场合的需求。

标准铜LMAX-C导体采用超高纯度电解铜作为原料,表面镀锡,端部镀银或锡,有效提高了导体抗氧化腐蚀能力,降低了接触电阻,无磁铝合金材料外壳,有效降低了涡流和磁滞损耗对母线系统造成的影响,经过静电喷涂高品质聚酯粉末和精细打磨处理,有效提升耐腐蚀性和绝缘能力。ABB母线系统同时具备专用于ABB变压器和配电柜的始端连接单元,可以使整套供电方案更加完整可靠。LMAX系列密集型母线系统,秉承ABB“百年品质,源于细节”的制造理念,代表世界先进母线系统技术,可广泛应用于数据中心,大型商业广场、高层建筑、体育场馆、工业厂房、医院等场合,是替代传统电缆配电,确保安全、高效低压电力传输的理想方案。

① 变压器连接单元      ② 开关柜连接单元    ③ 换向单元         ④ 水平安装支架

                     ⑤ 连接器                     ⑥ 大电流分接单元    ⑦ 垂直安装支架    ⑧ 小电流分接单元
